Comfort 350 Top

Beim Gerät Comfort 350 Top handelt es sich um ein energie-effizientes Lüftungsgerät mit Wärmerückgewinnung für Wohnungen und gewerblich genutzte Räume mit einem Belüftungsbedarf von bis zu 372 m3/h.

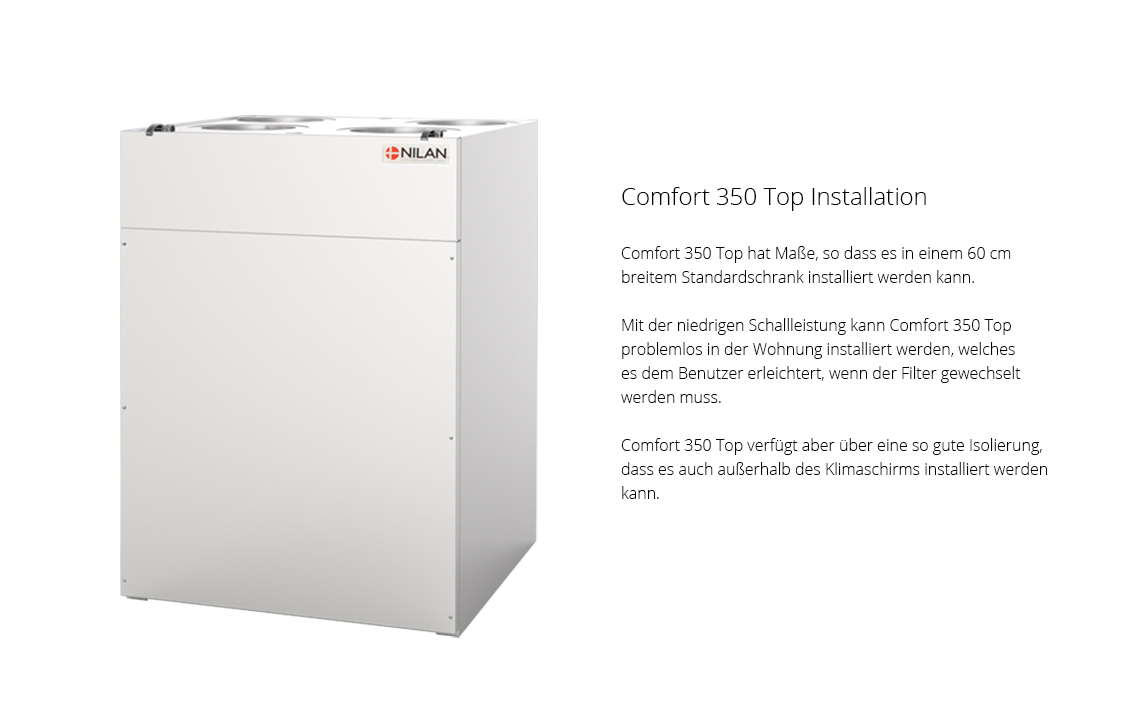

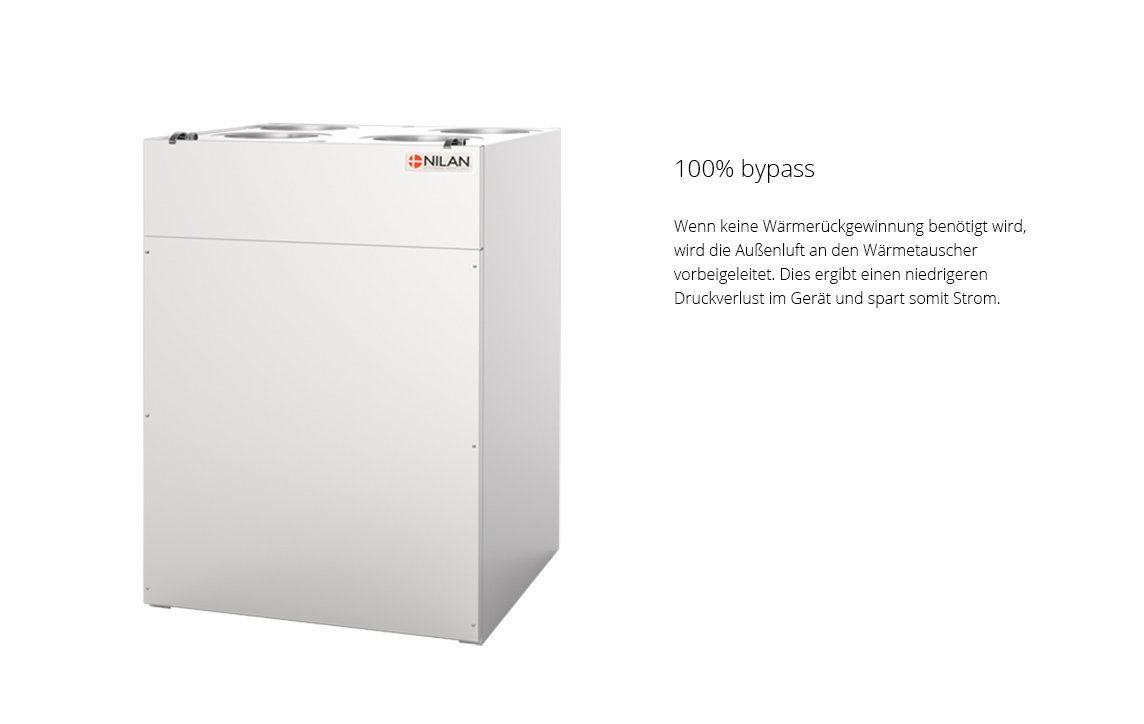

Das Gerät kann auf Grund der sehr niedrigen Schallleistung in der Wohnung installiert werden. Die weiße Oberfläche passt natürlich zu anderen Haushaltsgeräten in der Waschküche oder dem Technikschrank. Das Comfort 350 Top hat kompakte Abmessungen, und kann problemlos in einen 60 cm breiten Schrank integriert werden.

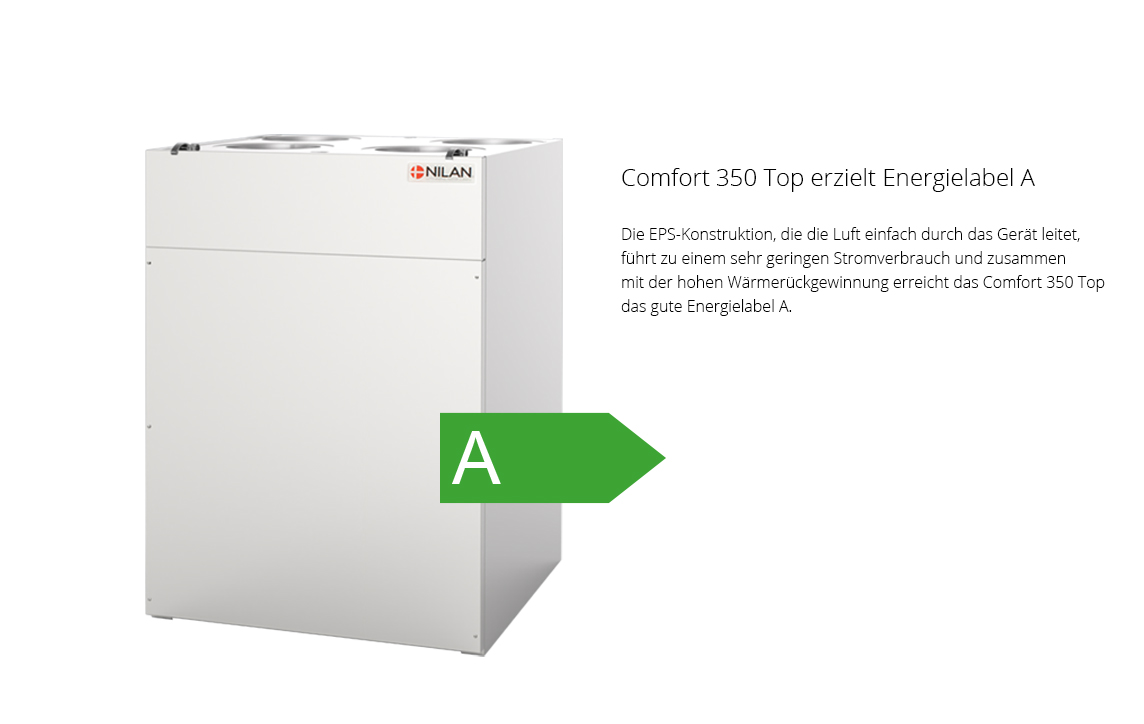

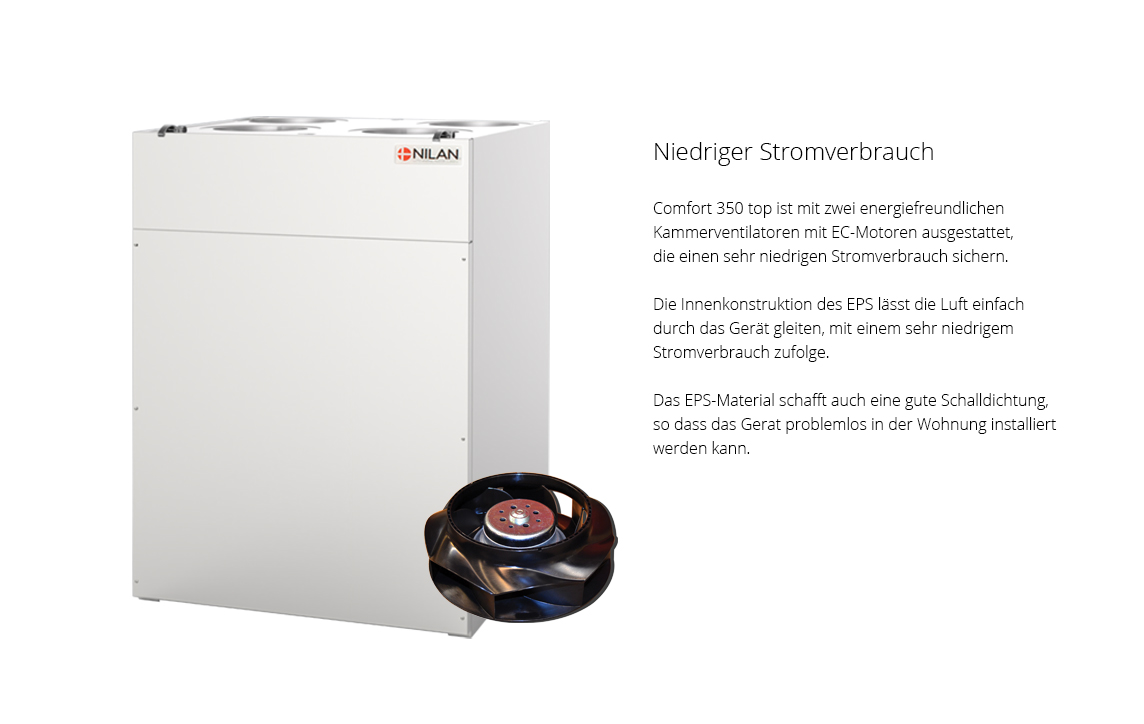

Durch den niedrigen Stromverbrauch, sowie eine hohe Wärmerückgewinnung erreicht das Comfort 350 Top das Energielabel A.


Luftmenge (siehe Planungsdaten für SEL/SFP-Werte)

Min : 0 m3/h
Max : 372 m3/h

Nilan App - Steuerung Ihrer Lüftung und Wärmepumpe direkt vom Handy aus

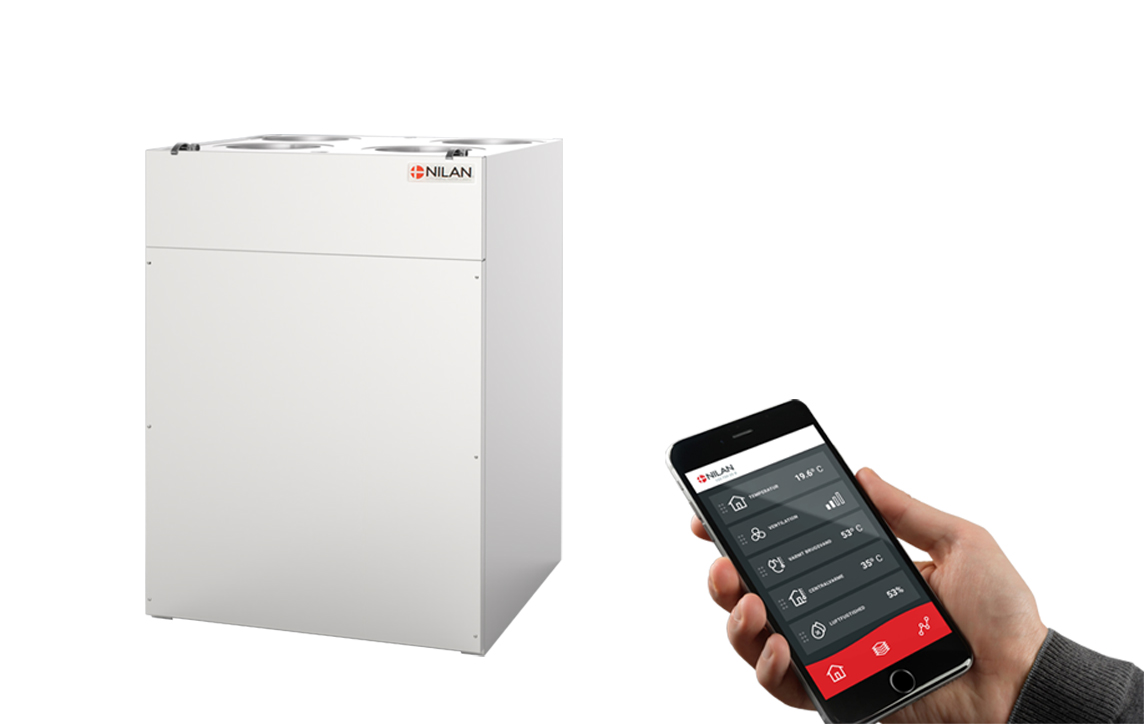

Nilan hat eine App entwickelt, mit der der Benutzer die Lüftung und Wärmepumpe direkt vom Handy aus regeln kann. Die App ist intuitiv, die Anwendung einfach und sicher. Der Benutzer hat z. Bsp. die Möglichkeit Raumtemperatur und Lüftungsverhalten unterwegs zu regeln und somit seinem Tagesplan anzupassen. Mehrere Lüftungsgeräte können derselben App hinzugefügt werden. So können Sie das Raumklima sowohl Zuhause als bspw. auch im Sommerhaus kontrollieren.
Mehrere Benutzer können dieselbe App verwenden.

Beim Anschluss eines Nilan Gateway kann der Benutzer über die Nilan App auf das Gerät zugreifen.

Lesen Sie mehr über Nilan App

Abmessungen (BxTxH) 559 x 550 x 790 mm
Gewicht 29 kg
Gehäusetyp Stahlblech Aluzink, Pulverbeschichtung, weiß

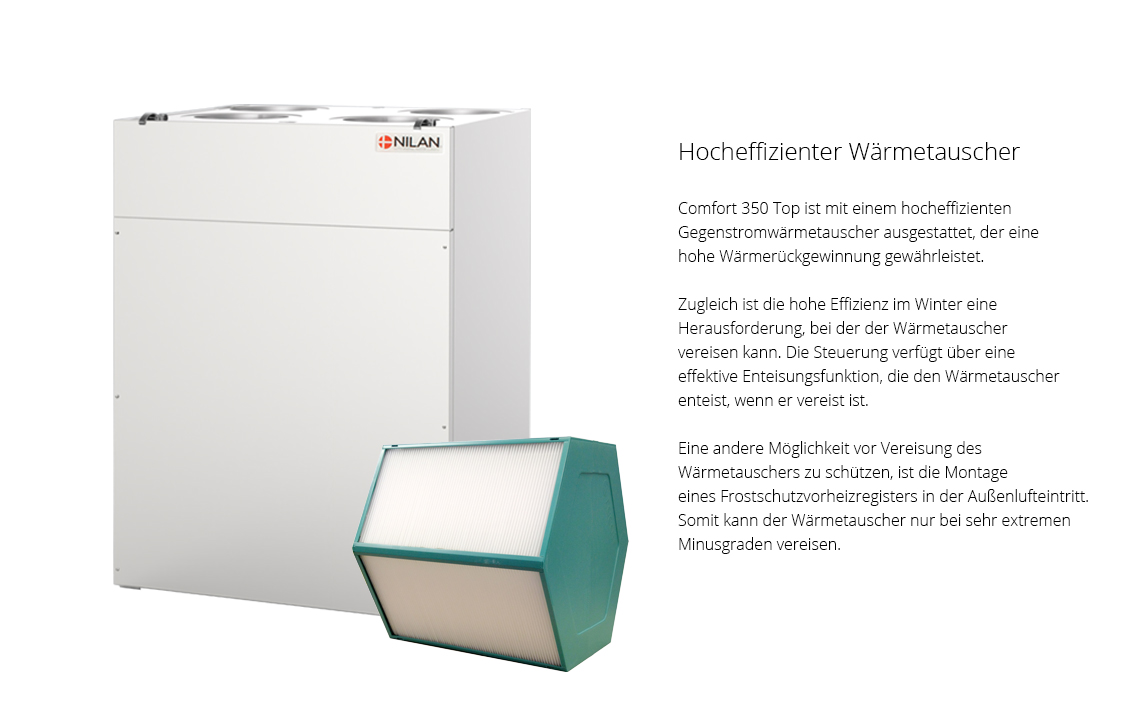

Wärmetauschertyp Gegenstromwärmetauscher aus Polyethylenterephthalat
Ventilatortyp EC, drehzahlkonstant
Filterklasse Greencycle ISO 16890 Coarse 75% (G4)
Kanalanschlüsse Ø160 mm
Kondensatablauf PVC Ø20 x 1,5 mm
Versorgungsspannung 230V 50/60 Hz
Max. Aufnahmeleistung/Strom 170 W / 0,77 A
Standby Leistungsaufnahme 3,4 W
Schutzart IP31
Umgebungstemperatur -20 / +40 °C
Leckage-Klassifizierung A1 (*1)
Wärmeverlust 0,84 W/m2K (*2)
Wärmeverlust-Klassifizierung T2


*1 - Testet gemäß EN13141-7
*2 - Testet gemäß EN1886

Leistung

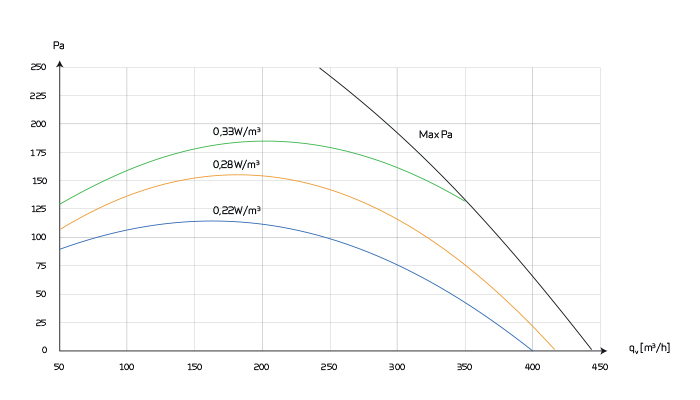

Leistung eines Standardgeräts als Funktion von qv og Pt, ext.

SEL nach EN 13141-7 gilt für Standardgeräte mit ISO 16890 Coarse 75% (G4) Filtern und ohne Heizregister.

SEL beinhalt den Gesamtstromverbrauch des Geräts inkl. Steuerung.

Konvertierungsfaktor: J/m3 : 3600 = W/m3/h

Achtung! SEL-Werte werden gemessen und als Gesamtwert für beide Ventilatoren angegeben.

Temperaturwirkungsgrad

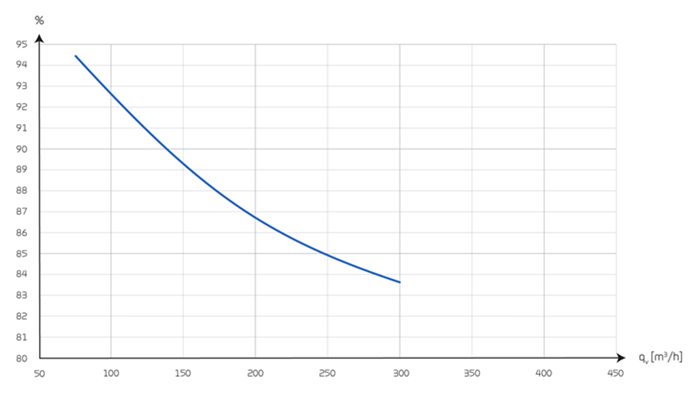

Temperaturwirkungsgrad für Geräte mit Gegenstromwärmetauscher nach EN 13141-7 (trocken).

Schalldaten

Schalldaten gelten für qV = 200 m3/h und Pt, ext = 100 Pa nach EN 9614-2 für Oberflächen und EN 5136 für Kanäle.

Der Schallleistungspegel LWA sinkt bei abnehmender Luftmenge bzw. abnehmendem Gegendruck.

Der Schalldruckpegel LpA in einem gegebenen Abstand hängt von den akustischen Bedingungen am Installationsort ab.

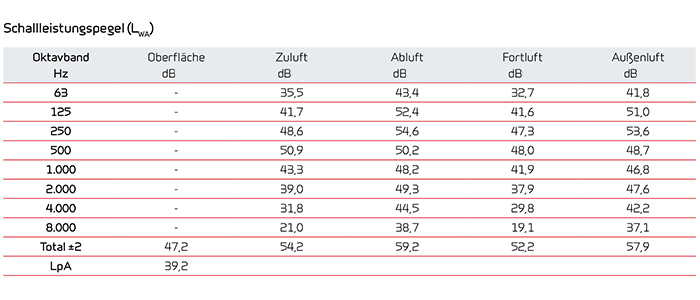

Schalldaten

Schalldaten gelten für qV = 350 m3/h und Pt, ext = 100 Pa nach EN 9614-2 für Oberflächen und EN 5136 für Kanäle.

Der Schallleistungspegel LWA sinkt bei abnehmender Luftmenge bzw. abnehmendem Gegendruck.

Der Schalldruckpegel LpA in einem gegebenen Abstand hängt von den akustischen Bedingungen am Installationsort ab.

Sie können AutoCad- oder Revit-Zeichnungen mit BIM-Daten zu mehreren Lüftungs- und Wärmepumpenlösungen von Nilan herunterladen – die Liste wird ständig erweitert.
Mit BIM-Daten erhalten Sie alle notwendigen technischen Daten, um Nilan-Konstruktionen in 3D zu zeichnen und zu berechnen.

Klicken Sie hier, um mehr über BIM-Daten zu Nilan-Produkte zu erfahren

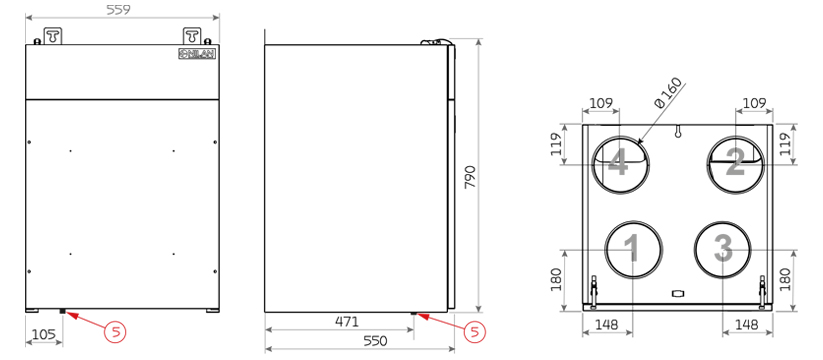

Maßskizze Comfort 350 Top (zuluft rechts):

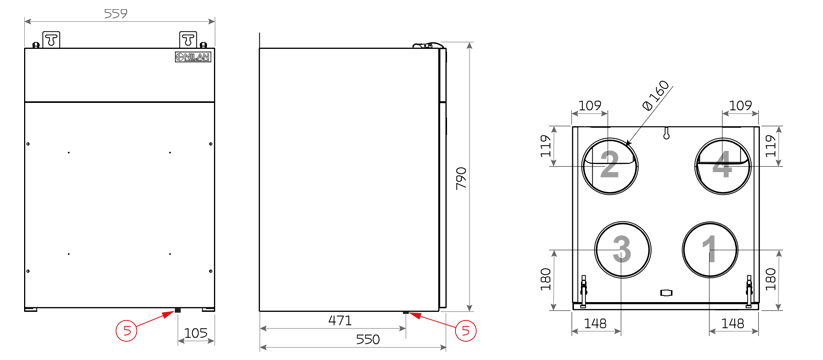

Maßskizze Comfort 350 Top (zuluft links):

Anschlüsse
1: Außenluft
2: Zuluft
3: Abluft
4: Fortluft
5: Kondensatablauf

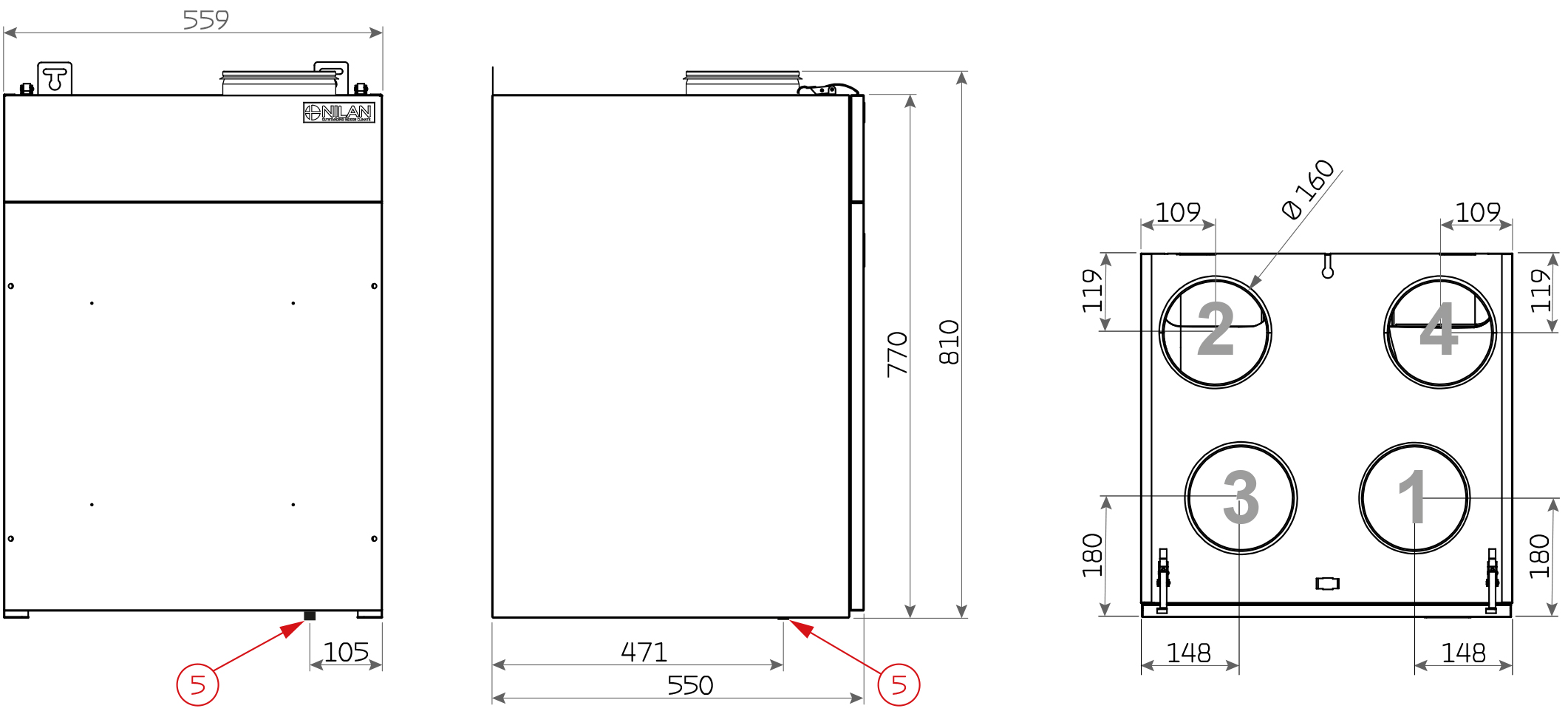

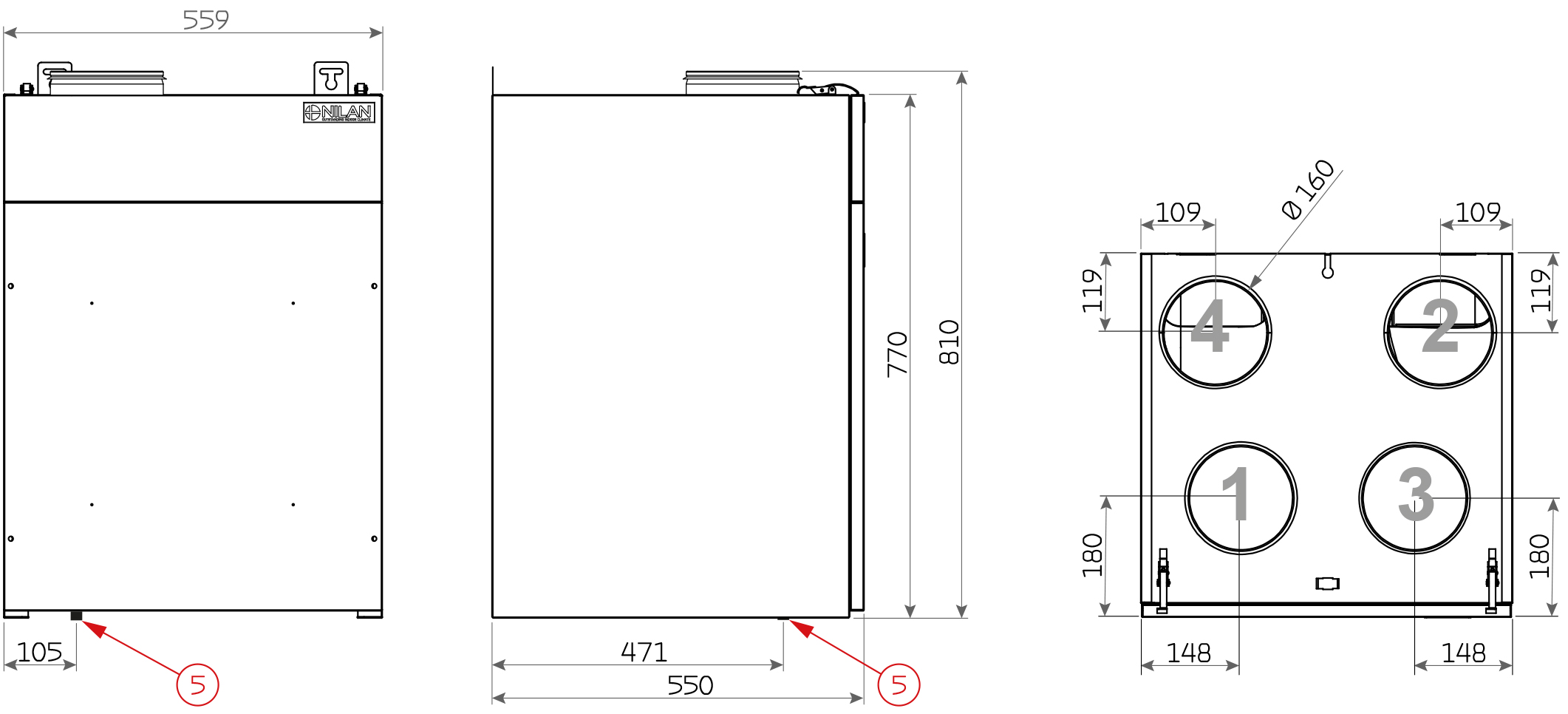

Maßskizze Comfort 350 Top Polar (zuluft rechts):

Maßskizze Comfort 350 Top Polar (zuluft links):


Anschlüsse
 1: Außenluft
 2: Zuluft
 3: Abluft
 4: Fortluft
 5: Kondensatablauf


Die CTS602-Steuerung ist eine umfassende und einfach zu bedienende Steuerung mit vielen Optionen. Die Steuerung wird ab Werk mit einer Grundeinstellung geliefert, die den individuellen Wünschen und Anforderungen angepasst werden kann, um ein optimales Raumklima und höchste Energieeffizienz zu erreichen.

Das HMI Touch Panel bietet einen guten Überblick über den aktuellen Betrieb des Gerätes und verfügt über eine Menüstruktur, in der sowohl Benutzer als auch Installateur einfach navigieren können.

Externe Kommunikation
Die CTS602-Steuerung verfügt über ein offenes Modbus RS485-Protokoll, mit dem über externe CTS-Systeme kommuniziert werden kann. Der Modbus-Anschluss wird z.B. für Schneiders IHC- oder KNX-System verwendet.

Funktionsübersicht   +Standard
-Zubehör
Alarmmeldungen Beschreibung der Fehler bei Alarmmeldungen. Alarmlog mit den letzten 16 Alarmmeldungen. +
Sammelalarm Die CTS602-Steuerung hat ein Ausgangssignal, das im Falle einer Alarmmeldung ausgelöst wird. Diese kann z.B. einer externen Automatik angeschlossen werden.

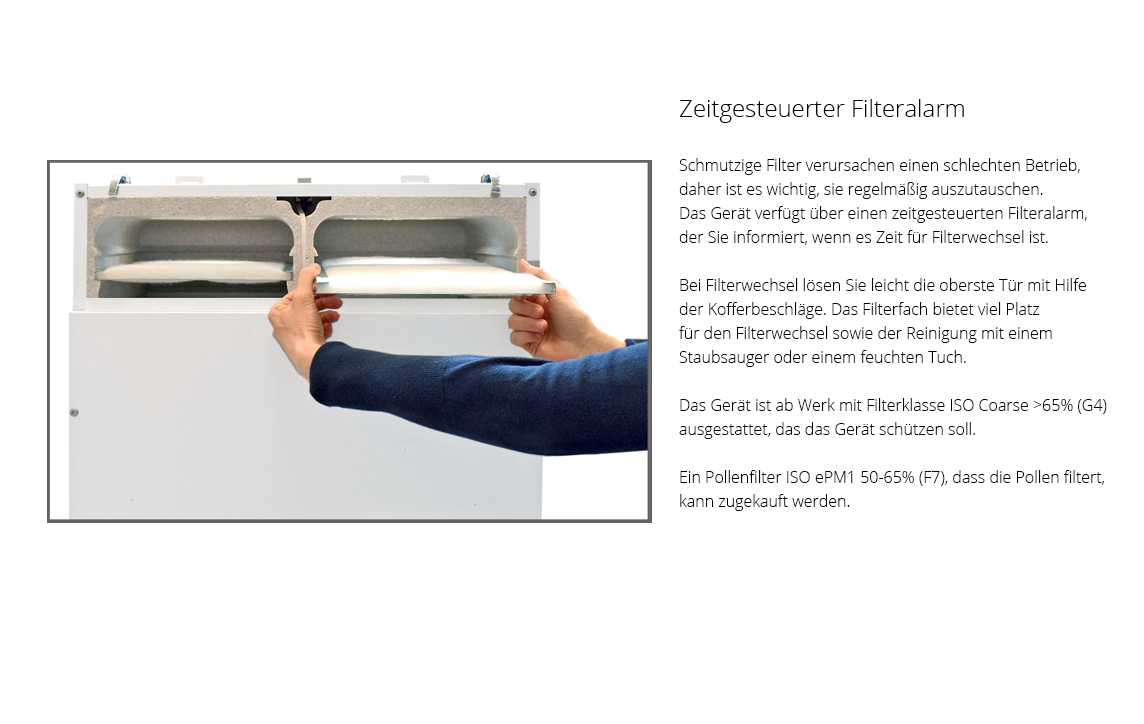

Filterüberwachung Zeitgesteuerter Filteralarm einstellbar auf 30/90/180/360 Tage. +
Datenanzeige Eine Übersicht des aktuellen Betriebes mit z.B. Temperatur, Ventilatorgeschwindigkeit usw. +
Wochenprogramm Die CTS602-Steuerung ist mit 3 Wochenprogrammen ausgestattet, die individuell eingestellt werden können (Werkseinstellung off). +
Feuchtigkeitsregelung Ermöglicht höhere oder niedrigere Lüftungsstufe bei hoher bzw. niedriger Luftfeuchtigkeit. +
Luftqualität Ermöglicht die Einstellung der Lüftung je nach CO2-Niveau der Luft. -
Winter niedrig Beugen Sie niedrige Luftfeuchtigkeit drinnen vor, indem Sie bei niedrigerer Außentemperatur eine niedrigere Lüftungsstufe aktivieren. +
Temperaturregelung Ermöglicht eine Steuerung des Gerätebetriebs nach Raumtemperatur. +
Sommer-/Winterbetrieb Das Gerät kann auf Sommer- und Winterbetrieb eingestellt werden.
Sprache Im Bedienungspanel kann zwischen mehr als 10 Sprachen gewählt werden. +
Benutzerniveaus Das Menü des Bedienungspanels ist in 3 Benutzerniveaus eingeteilt: Benutzer/Installateur/Werk. +
Benutzerwahl 1 Ermöglicht die Überschreibung der Betriebsart durch ein externes potentialfreies Signal. +
Benutzerwahl 2 Ermöglicht die Überschreibung der Betriebsart und Benutzerwahl 1 durch ein externes potentialfreies Signal. -
Elektrisches Nachheiz-register Mit einem elektrischem Nachheizregister kann die Lufttemperatur gesteuert werden, und das Gerät kann bei der Erwärmung des Hauses helfen. -
Wasser-Nachheizregister Mit einem Wasser-Nachheizregister kann die Lufttemperatur gesteuert werden, und das Gerät kann bei der Erwärmung des Hauses helfen. -
Frostschutz Um ein mögliches Wasserheizregister gegen Gefriersprengungen zu schützen, wird das Gerät den Betrieb einstellen und einen Alarmmeldung abgeben, sollte die Temperatur des Wasser-Nachheizregisters zu niedrig werden. -
Luftwechsel Stufenlose Einstellung der vier Lüftungsstufen. Zuluft und Abluft können individuell eingestellt werden. +
Enteisung Automatische temperaturabhängig Funktion zur Enteisung des Gegenstromwärmetauschers, falls sich in ihm Eis gebildet haben sollte. +
Raum niedrig Sicherheitsfunktion, falls das Heizungssystem des Hauses ausfällt, stellt das Lüftungsgerät den Betrieb ein, damit es nicht dazu beiträgt, das Haus weiter abzukühlen.  +
Externe Heizung Das Lüftungsgerät kann die externe Wärmeversorgung je nach aktueller Raumtemperatur steuern. +
Externe Feuerautomatik Das Lüftungsgerät kann an einer externen Feuerautomatik oder Feuerthermostat angeschlossen werden, der signalisiert, ob das Gerät den Betrieb einstellen oder weiterlaufen soll. +
Integrierte Feuerautomatik Das Lüftungsgerät kann mit integrierter Feuerautomatik zur Steuerung des Feuer- und Rauchklappen geliefert werden. -
Konstantdruckregelung Auf sowohl Abluft- und Zuluftseite kann Dauerdruckregelung installiert werden (gilt für Steuerung CTS602 - nicht CTS602 Light). -
Verzögerte Inbetriebnahme Ermöglicht eine verzögerte Inbetriebnahme der Ventilatoren zu aktivieren, wenn z.B. eine Verschlussklappe angeschlossen ist. Es ist auch möglich die Werkeinstellungen wieder einzulesen. +
Einstellungen wiederherstellen Aktuelle Einstellungen können gespeichert werden und später wieder eingelesen werden, wenn z.B. der Benutzer die Einstellungen des Gerätes geändert hat. +
Manueller Betrieb Ermöglicht es, die verschiedenen Funktionen manuell zu testen. +
Energiesparfunktion Es kann eine Stromsparfunktion des Betriebes aktiviert werden. +
Modbus  Die Modbus-Adresse des Gerätes kann eingestellt werden. Die Werkseinstellung ist 30. +
Datenlog Die Betriebsdaten des Gerätes könne alle 1-120 Minuten aufgezeichnet werden. Alarmmeldungen werden aufgezeichnet, wenn sie entstehen. +
Bedienungspanel Es kann zwischen 2 Titelbilder für den Hauptbildschirm gewählt werden. +

Weitere Informationen über alle Funktionen finden Sie in der Software- und Montageanleitung des Gerätes.



ACHTUNG! Bei der Aufstellung des Geräts ist ausreichend Platz für spätere Wartungs- und Reparaturarbeiten vorzusehen. Daher sollten vor dem Gerät mindestens 60 cm Platz gelassen werden..

Beim Filtertausch müssen die Filter leicht erreichbar sein und Wärmetauscher, Ventilator oder andere Komponenten müssen sich bei Bedarf problemlos austauschen lassen können.

ACHTUNG! Es ist wichtig, dass das Gerät waagerecht steht, damit das Wasser aus der Kondenswasserschale ablaufen kann.

Das Gerät ist oben auf der Rückseite mit einem Montagebeschlag mit Löchern für die Wandmontage ausgestattet. Es kann eine Wandhalterung für das Aufhängen von Toplüftungsgeräten zukauft werden.
