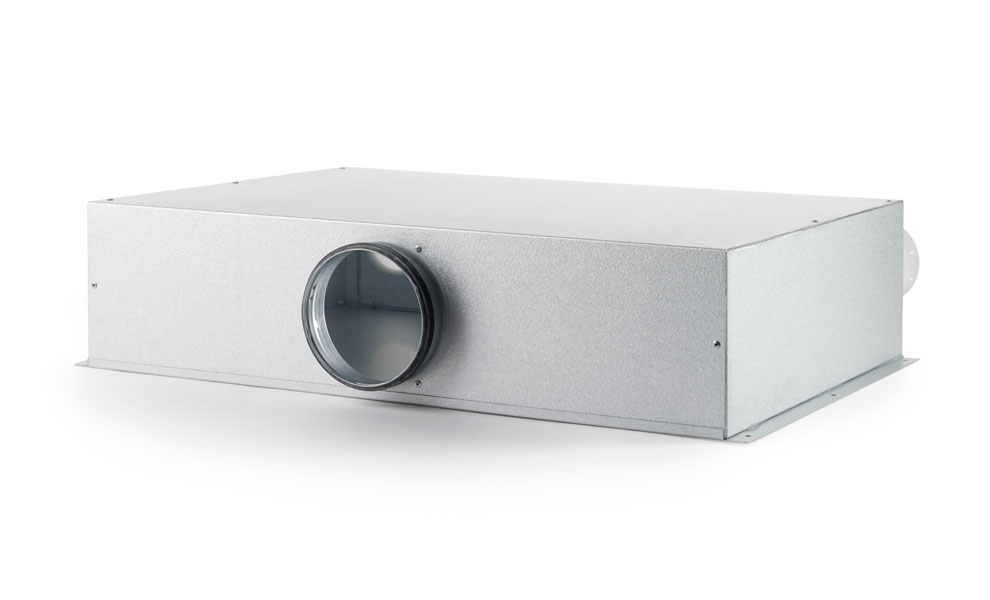

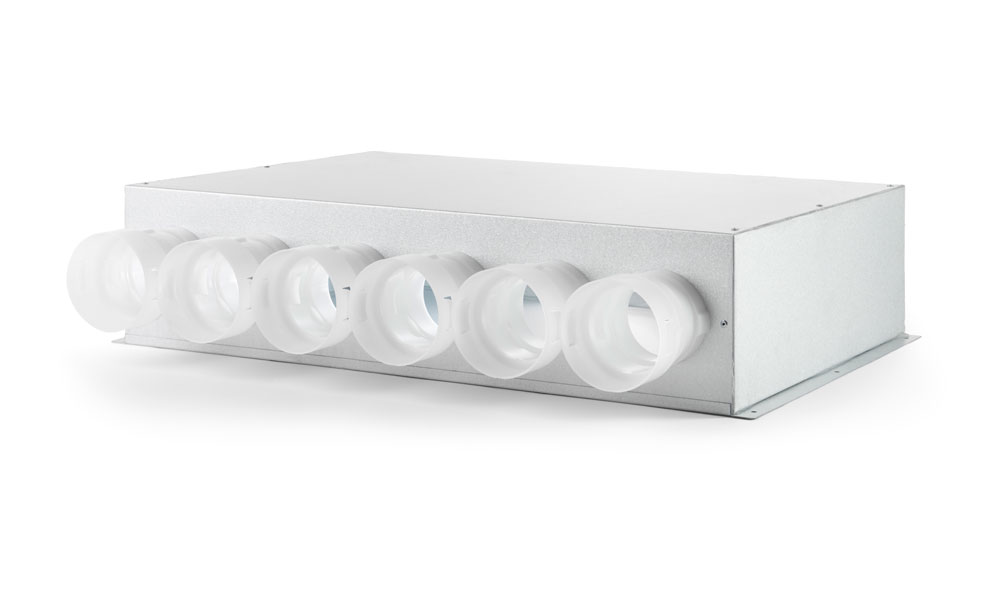

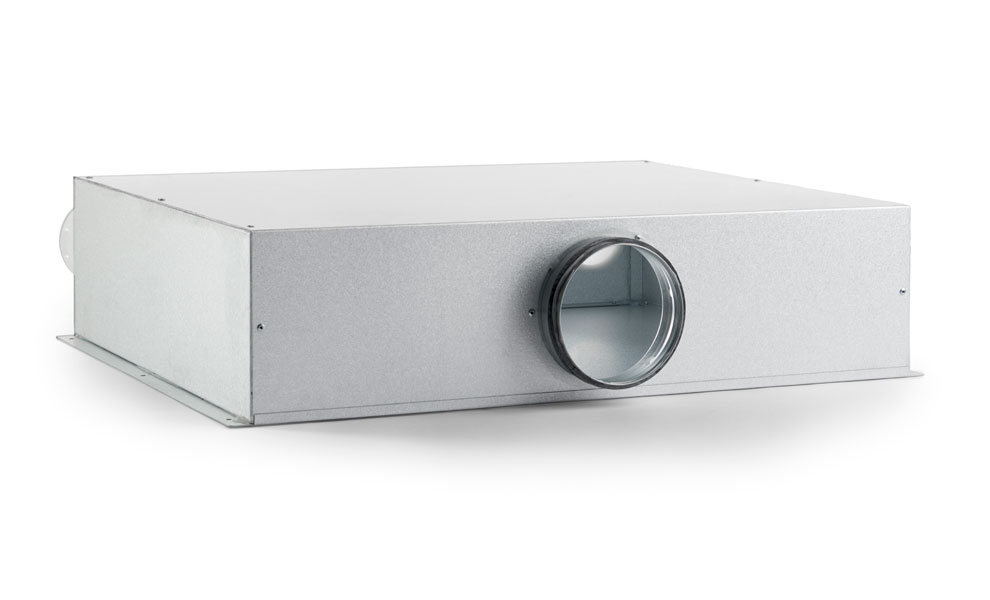

Combox - 6 Stutzen
Die Combox Verteilerboxen werden meist in Wohnungsinstallationen verwendet, wo sie für die Verteilung der Zuluft in den verschiedenen Aufenthaltsräumen eingesetzt werden. Die Abluft aus dem Badezimmer und der Küche wird hingegen durch Spirorohre verbunden, da diese oft nur zwei Abluftpunkte sind.
Die Verbindung zwischen dem Lüftungsgerät und der Verteilerbox wird mit Schalldämpfer, z.B. Schallflex-Schläuche, etabliert, um zu vermeiden, dass Geräusche von den Ventilatoren des Lüftungsgeräts sich durch die Luft auf die Wohnung übertragen.
Die Verbindung zwischen der Verteilerbox der Zuluftventile wird durch die NilAIR-Schläuche etabliert. Ein, Zwei oder drei Schläuche werden je nach der zu belüftende Luftmenge zu jedem Ventil gezogen.
Die Boxen sind mit 25 mm schalldämpfendem Material montiert, das einen geräuscharmen Übergang zu den Schläuchen sichert.
|

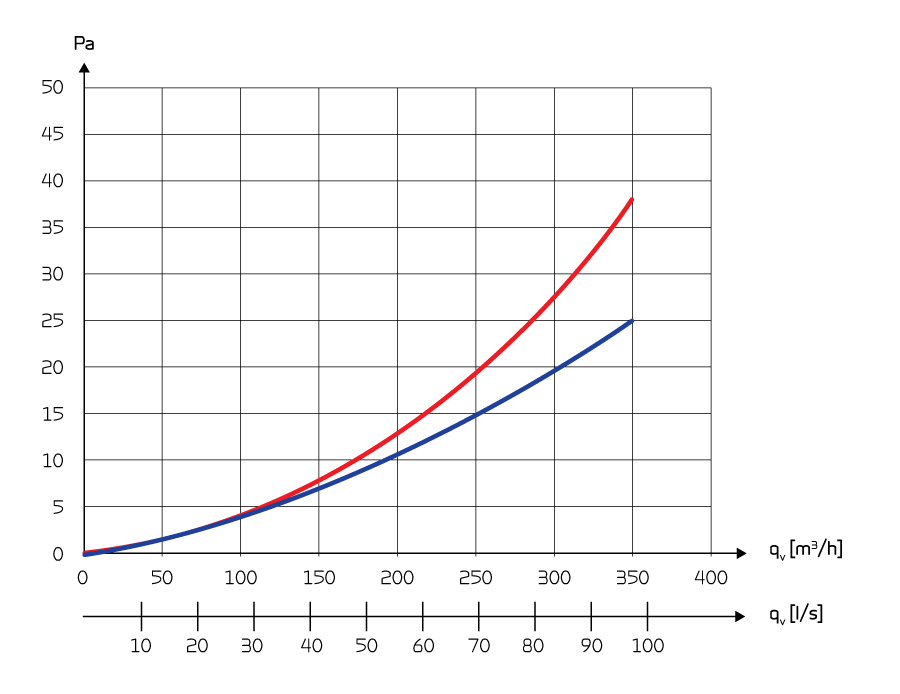

Druckverlust - Verteilerboxen. Rote Kurve: Druckverlust Abluft Blaue Kurve: Druckverlust Zuluft |
 |
|

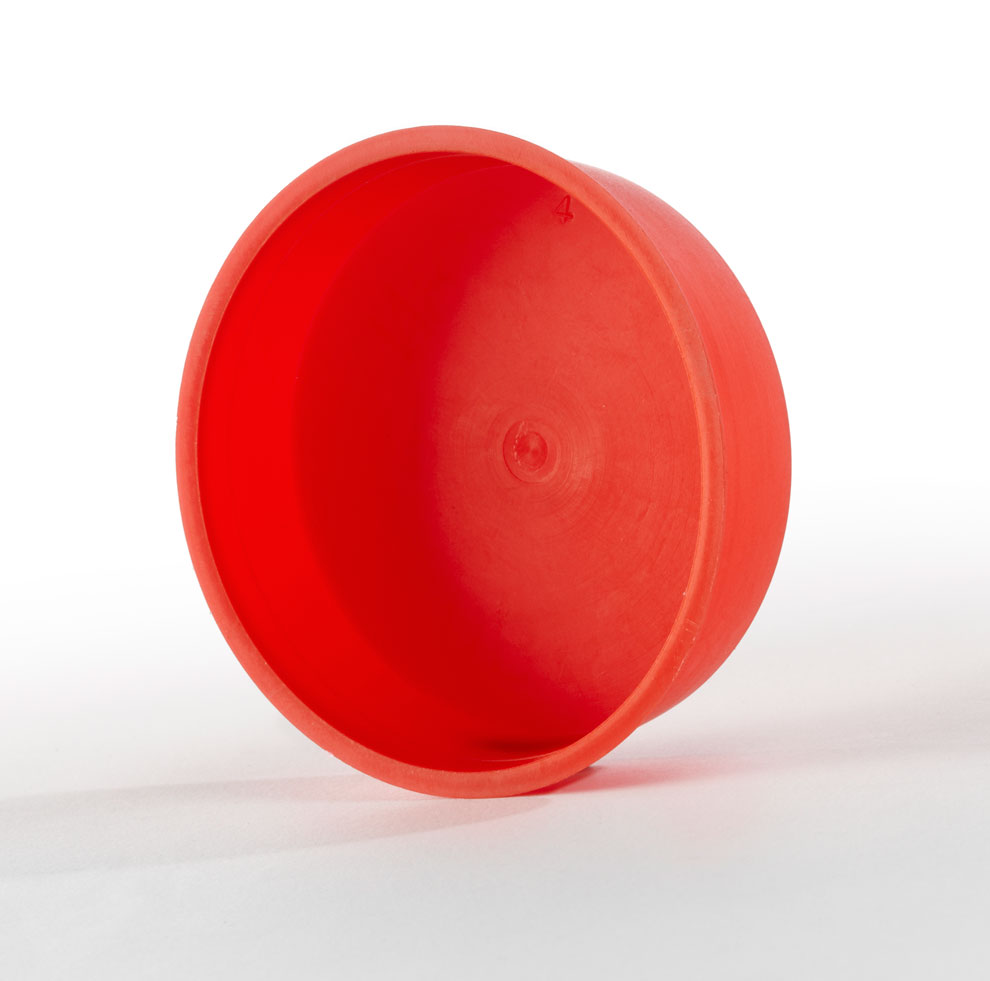

Die Verteilerbox kann z.B. über eine abgehängte Decke installiert werden. Werden nicht alle Stutzen benötigt, können diese durch eine rote Deckplatte geschützt werden.
|
