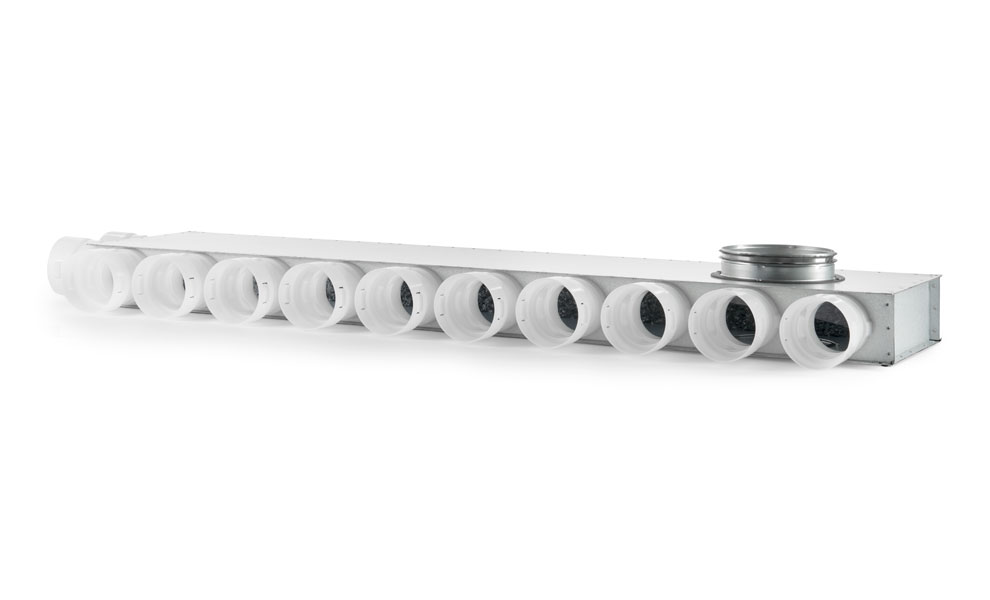

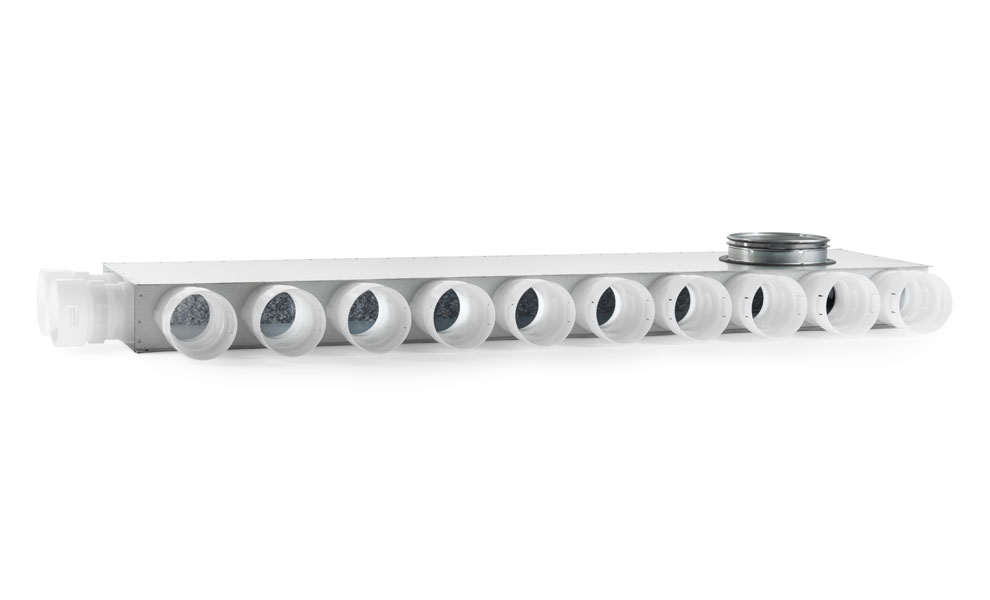

Unibox - 12 Stutzen

Zwei Verteilerboxen werden an dem Lüftungsgerät angeschlossen, eine für Zuluft und eine für Abluft. Die Verbindung zwischen dem Lüftungsgerät und den Verteilerboxen wird mit Schalldämpfer, z.B. Schallflex-Schläuche, etabliert, um zu vermeiden, dass Geräusche von den Ventilatoren des Lüftungsgeräts sich durch die Luft auf die Wohnung übertragen.

Die Verbindung zwischen den Verteilerboxen der Abluft- und Zuluftventile wird mit den NilAIR-Schläuchen etabliert. Ein, Zwei oder drei Schläuche werden je nach Luftmenge, die gelüftet werden soll, zu jedem Ventil gezogen.

Die Boxen sind mit 25 mm schalldämpfendem Material montiert, das einen geräuscharmen Übergang zu den Schläuchen sichert.

Material - Box 0,9 mm Stahlblech Aluzink
Isolierung 25 mm starke Schallschutz
Material - Stutzen Reines PE-HD
Menge Stutzen 8 Stck.
Verbindungstutzen Ø160 mm

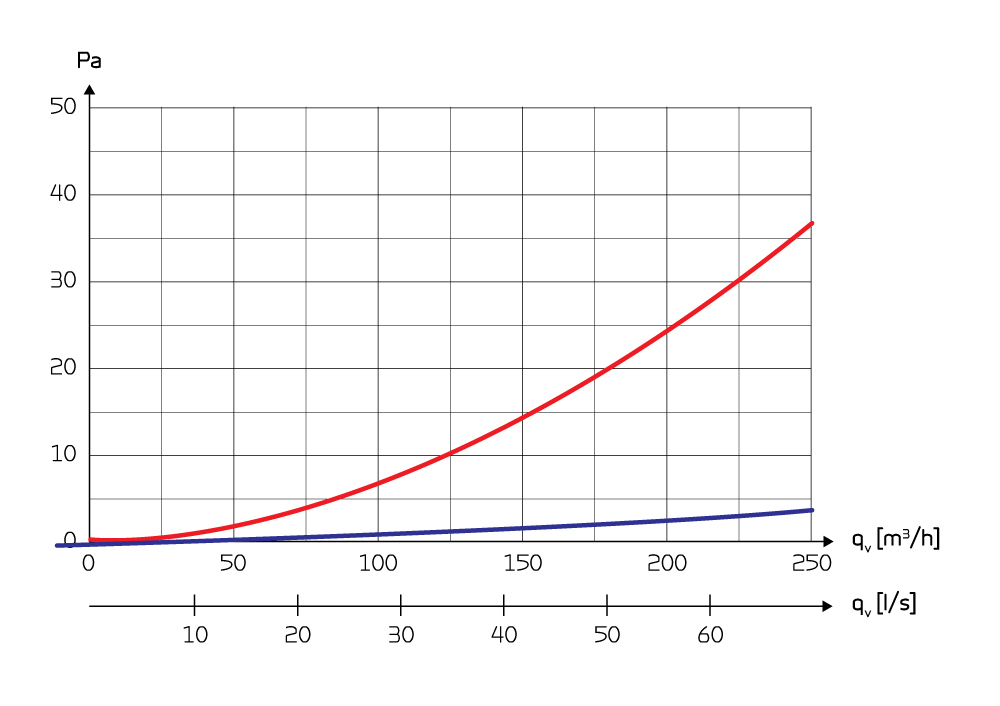

Druckverlust - Verteilerboxen.

Rote Kurve: Druckverlust Abluft

Blaue Kurve: Druckverlust Zuluft

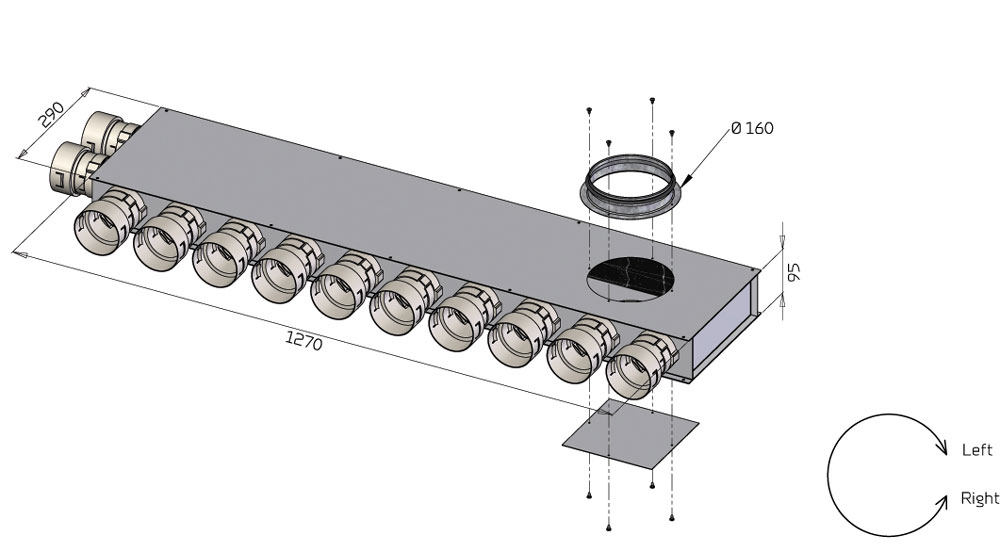

Unibox 12 kann als sowohl rechts- als auch linksgedrehtes Model angepasst werden. Dies geschieht durch das Umtauschen des Anschlussstutzes Ø160 mm und der Inspektionsklappe auf der entgegengesetzten Seite.

Die Verteilerboxen können z.B. auf einen ungenutzten Speicher, über einer gesenkten Decke oder im Boden unter Betondecken installiert werden.

Werden nicht alle Stutzen benötigt, können diese durch eine rote Deckplatte geschützt werden.
